Aerogel-Dämmplatten für hohe Dämmleistung bei geringer Aufbauhöhe

Schlanke Aerogel-Dämmplatte mit bedingter Flexibilität

HASIT Pureflex board kombiniert Aerogel mit einem PUR-Trägermaterial. Die Platte lässt sich mit einem Cuttermesser zuschneiden und ist bedingt flexibel formbar.

Sie eignet sich insbesondere für Anwendungen, bei denen geringe Dämmstärken und Anpassungsfähigkeit gefragt sind.

Technische Eckdaten

Wärmeleitfähigkeit λD: 0,016 W/mK
Dämmdicken: 10 und 20 mm
Wasserdampfdiffusionswiderstandszahl μ: ca. 6
Rohdichte: ca. 130 kg/m³
Druckfestigkeit: ≥ 0,09 MPa
Brandverhalten: Euroklasse E
Format: 980 × 630 mm

Typische Anwendungsbereiche: Innendämmung, Renovierungsbereiche, Fassadendetails in den freigegebenen Anwendungen sowie Industrieanwendungen.

HASIT Pureflex board im Detail

Aerogel-Dämmplatte mit Brandklassifizierung A2-s1,d0

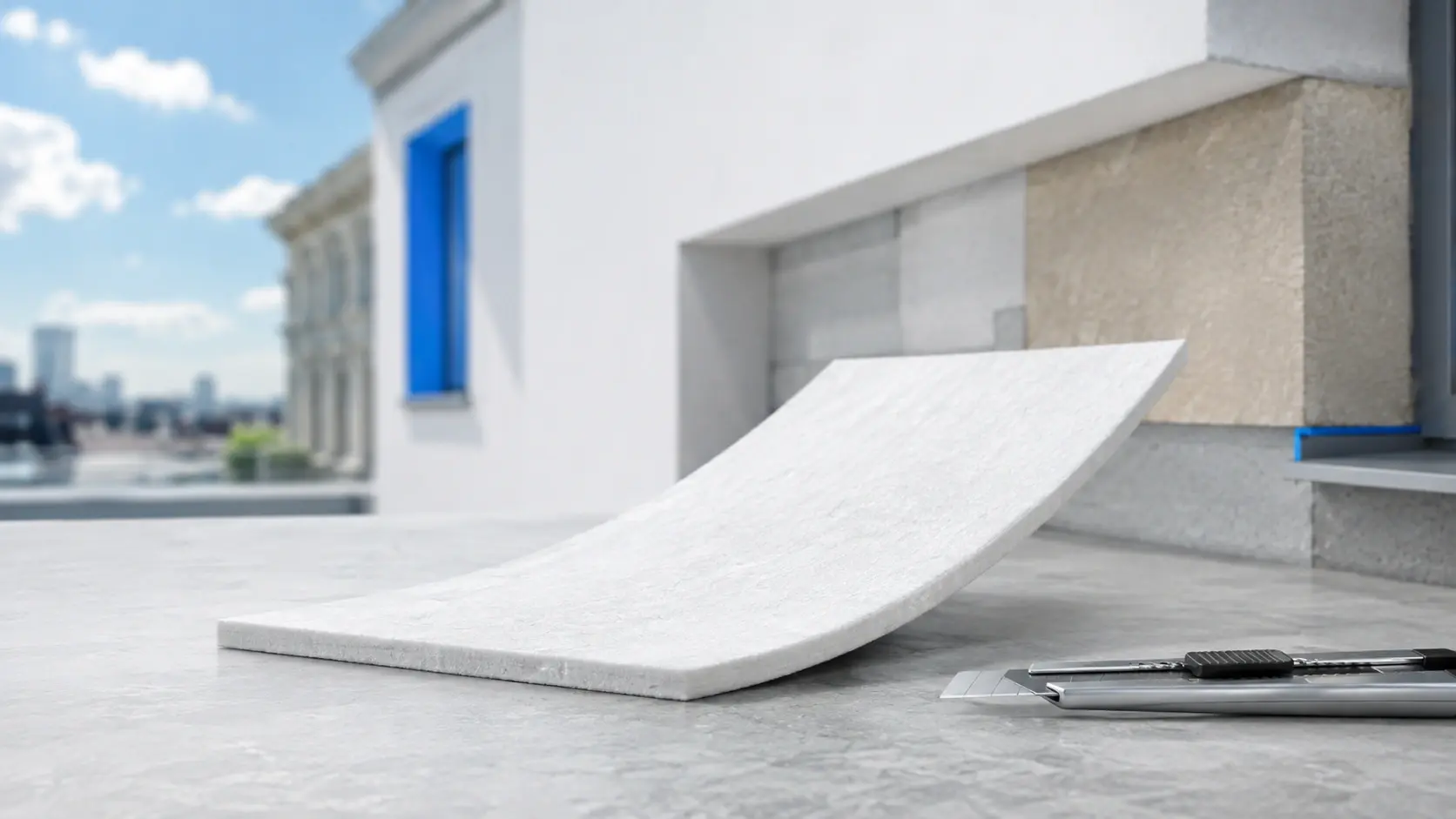

HASIT Spaceloft A2 board kombiniert hoch wärmedämmendes Aerogel mit Glasfaservlies. Die Platte ermöglicht geringe Dämmstärken und erreicht die Brandklassifizierung A2-s1,d0.

Damit steht für Anwendungen mit entsprechenden Anforderungen an das Brandverhalten eine Aerogel-Dämmplatte mit derselben Wärmeleitfähigkeit von λD = 0,016 W/mK zur Verfügung.

Technische Eckdaten

Wärmeleitfähigkeit λD: 0,016 W/mK
Dämmdicken: 10, 20 und 30 mm
Wasserdampfdiffusionswiderstandszahl μ: ca. 7
Rohdichte: ca. 200 kg/m³
Druckfestigkeit: ca. 0,03 MPa
Brandverhalten: A2-s1,d0
Länge: 1.400 mm x 720 mm

Typische Anwendungsbereiche: Innendämmung, Renovierung, Balkonnischen, Fassadendetails und Kellerdecken in den jeweils freigegebenen Anwendungen.

HASIT Spaceloft A2 board

Innendämmung

Bei der Innendämmung reduziert jede zusätzliche Schicht den verfügbaren Innenraum. Aerogel-Dämmplatten ermöglichen hier Dämmaufbauten mit geringen Dämmdicken.

Pureflex board und Spaceloft A2 board sind für Innenanwendungen vorgesehen.

Balkonnischen und konstruktive Details

An Balkonen, Nischen und Anschlüssen steht häufig nur begrenzter Raum zur Verfügung. Spaceloft A2 board wird von HASIT ausdrücklich unter anderem für Balkonnischen genannt.

Sanierung und Bestand

Bestehende Konstruktionen setzen der verfügbaren Aufbauhöhe häufig enge Grenzen. Beide Aerogel-Dämmplatten sind für Renovierungsanwendungen vorgesehen.

Kellerdecken und weitere Detailbereiche

Für Spaceloft A2 board werden in den technischen Unterlagen unter anderem Kellerdecken als möglicher Anwendungsbereich genannt.

Das Brandverhalten ist ein wesentliches Unterscheidungsmerkmal der beiden HASIT Aerogel-Dämmplatten.

Pureflex board

Brandverhalten: Euroklasse E

Pureflex board ist damit eine brennbare Dämmplatte. Vor dem Einsatz ist zu prüfen, ob die Klassifizierung für das jeweilige Bauteil und die konkrete Einbausituation zulässig ist.

Spaceloft A2 board

Brandverhalten: A2-s1,d0

Spaceloft A2 board ist für Anwendungen interessant, bei denen die Brandklassifizierung A2-s1,d0 ein relevantes Auswahlkriterium darstellt.

Die Anforderungen an das Brandverhalten ergeben sich nicht allein aus der Dämmplatte, sondern aus Einbausituation, Bauteil, Gebäudeklasse und gegebenenfalls dem Brandschutzkonzept.

Technische Beratung zum Projekt

Die Aerogel-Dämmplatten können mit einem Cuttermesser zugeschnitten werden.

Bei der Innenanwendung auf tragfähigen monolithischen Untergründen erfolgt die Befestigung gemäß den technischen HASIT-Unterlagen vollflächig. Der Klebemörtel wird zunächst in die Oberfläche der Dämmplatte eingearbeitet. Anschließend erfolgt die Verklebung im Flow-Buttering-Verfahren.

Die Platten werden satt aneinandergestoßen und im Verband verlegt. Anschließend erfolgt die Armierung mit Armierungsmörtel und Armierungsgewebe.

Bei Außenanwendungen handelt es sich um Kleinflächen – kein WDVS. Hier ist zusätzlich eine mechanische Befestigung vorgesehen.

Für die konkrete Produktauswahl und Verarbeitung sind die jeweils aktuellen technischen Merkblätter zu beachten.

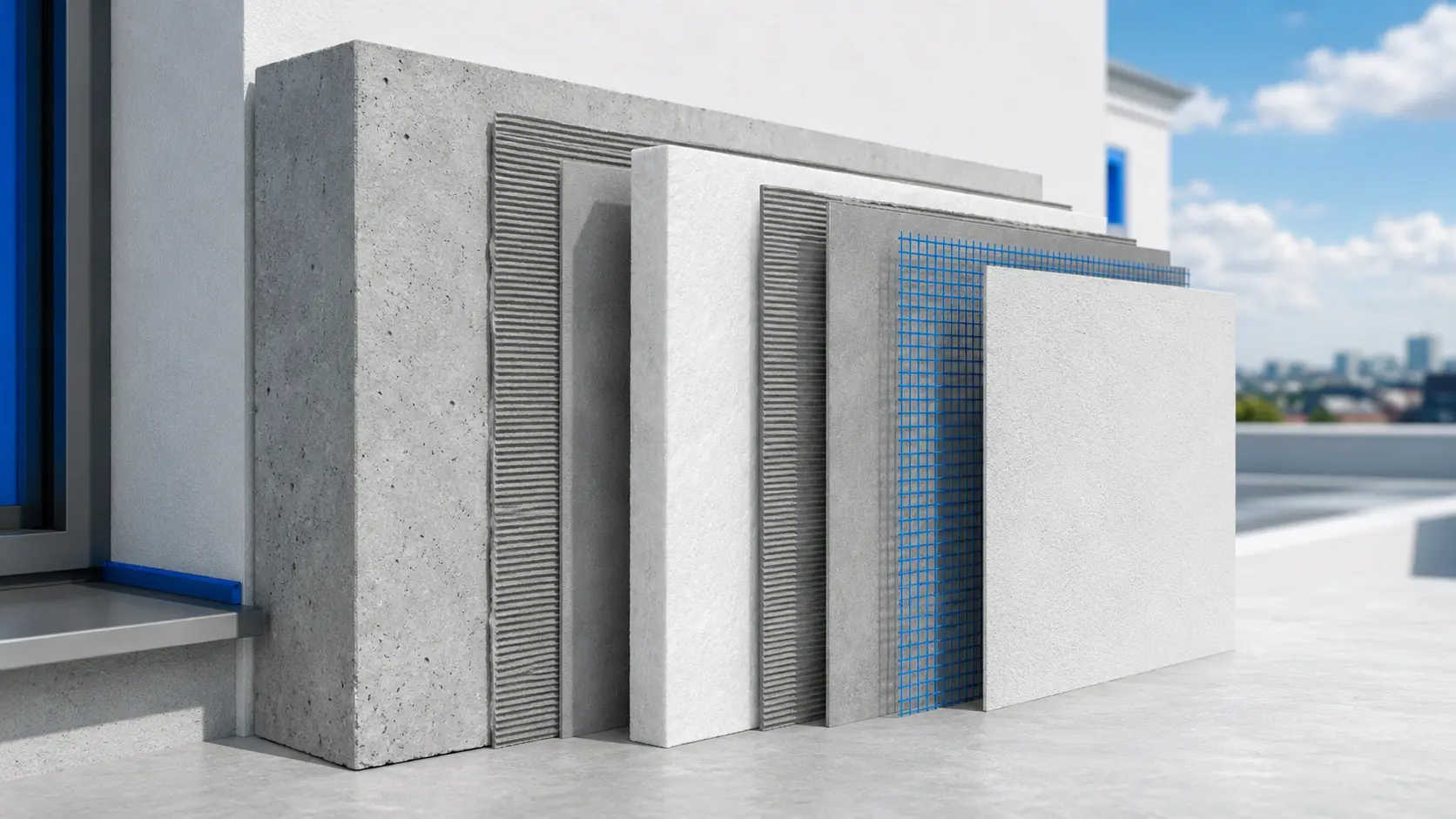

Für die Innendämmung mit HASIT Aerogel-Dämmplatten erfolgt der Aufbau auf tragfähigen, monolithischen Untergründen mit aufeinander abgestimmten HASIT Systemkomponenten.

Aufbau


1. Aerogel-Dämmplatte zuschneiden
Die Dämmplatten können mit einem Cuttermesser auf das erforderliche Format zugeschnitten werden.

2. Dämmplatte vollflächig verkleben
Die Verklebung erfolgt mit HASIT DIEPLAST 868 ALLSTAR Klebe- und Armierungsmörtel leicht.
Zunächst wird der Klebemörtel als Press-Spachtelung in die Oberfläche der Aerogel-Dämmplatte eingearbeitet. Anschließend erfolgt die vollflächige Verklebung im Flow-Buttering-Verfahren: Der Klebemörtel wird sowohl auf den Untergrund als auch auf die Rückseite der Dämmplatte aufgebracht.

Die Platte wird durch seitliche Bewegung und gleichmäßiges Andrücken in das Mörtelbett eingeschwommen.

3. Platten im Verband verlegen
Die Aerogel-Dämmplatten werden satt aneinandergestoßen und im Verband verlegt. In die Stoß- und Lagerfugen darf kein Klebemörtel gelangen.

Bei nicht ausreichend tragfähigen Untergründen ist zusätzlich eine mechanische Befestigung mit HASIT S1 SHORT WDVS-Dübeln vorzusehen.

4. Armierung aufbringen
Die Armierung erfolgt ebenfalls mit HASIT DIEPLAST 868 ALLSTAR. Auch hier wird das Material zunächst in die Oberfläche der Dämmplatte eingearbeitet.

Anschließend wird mit demselben Material eine ca. 5 mm starke Armierungslage aufgebracht. Das HASIT Armierungsgewebe Weiß HDP wird dabei in das obere Schichtdrittel der Armierung eingebettet.

5. Oberfläche fertigstellen
Nach ausreichender Trocknungszeit kann die Fläche mit geeigneten vergüteten HASIT Oberputzen oder Spachtelmassen und Innenfarben endbeschichtet werden.

Hinweis: Für die Ausführung sind die jeweiligen aktuellen technischen Merkblätter der eingesetzten Produkte sowie die objektspezifischen Anforderungen zu beachten.

Für kleinflächige Detailbereiche an der Fassade – kein WDVS, zum Beispiel an Laibungen, Balkonnischen oder vergleichbaren konstruktiven Details, können die HASIT Aerogel-Dämmplatten in einen abgestimmten Putzaufbau integriert werden.

Aufbau


1. Verkleben der Aerogel-Dämmplatte
Vollflächige Verklebung mit HASIT DIEPLAST 868 ALLSTAR Klebe- und Armierungsmörtel leicht. Der Klebemörtel wird zunächst in die Oberfläche der Dämmplatte eingearbeitet. Anschließend erfolgt die Verklebung im Flow-Buttering-Verfahren auf Untergrund und Plattenrückseite.
2. Armieren
Die Armierung erfolgt ebenfalls mit HASIT DIEPLAST 868 ALLSTAR. Nach einer Press-Spachtelung wird eine Armierungslage von ca. 5 mm aufgebracht. Das HASIT Armierungsgewebe Weiß HDP wird in das obere Schichtdrittel eingearbeitet.
3. Mechanisch befestigen
Bei der Außenanwendung ist die Aerogel-Dämmplatte zusätzlich mit HASIT S1 SHORT WDVS-Dübeln zu sichern. Die Verdübelung erfolgt durch das Armierungsgewebe. Als Orientierungswert können ca. 5 Dübel/m² bei einem Dübelraster von etwa 45 × 45 cm angesetzt werden.
4. Mineralischer Oberputz
Nach ausreichender Trocknung kann die Fläche beispielsweise mit HASIT 704 oder HASIT 705 mineralisch endbeschichtet werden.
Fassadenanstrich
Als abschließende Beschichtung kann eine geeignete HASIT SiSi-Farbe oder HASIT Silikatfarbe eingesetzt werden.

Hinweis: Der beschriebene Aufbau ist für kleinflächige Außenanwendungen und nicht als Wärmedämm-Verbundsystem (WDVS) vorgesehen. Die Eignung des Untergrunds, die konkrete Einbausituation sowie die jeweils aktuellen technischen Merkblätter der eingesetzten Produkte sind zu beachten.
